punto fresco delle ninfee

water lilies cool point

Project Overview

Il progetto intende modificare in modo significativo le condizioni climatiche avverse legate al caldo eccessivo in alcune aree della città di Abu Dhabi con un piano tecnico strutturale avanzato realizzato in alcuni luoghi specifici della città.

Queste futuristiche installazioni provvederanno anche a decorarli architettonicamente in modo moderno, attraente, sostenibile e compatibile con le strutture già esistenti in città.

The project intends to significantly modify the adverse weather conditions of excessive heat in some areas of the city Abu Dhabi with a technical architecture project that helps to do this some specific places in the city.

These futuristic installations will also provide architectural decoration in a modern, attractive, sustainable and compatible way with the existing structures in the city.

Technical Project features

Nel bacino circolare collocato nella posizione scelta intorno alla struttura principale di contenimento dell'acqua rinfrescata a circolazione continua, avvengono le condizioni di interscambio termico. Questo processo avviene attraverso il sistema di raffreddamento ad acqua situato nella zona centrale della struttura principale attrezzata allo scopo.

In area surrounding the main structure is placed the water basin refreshed in continuous circulation. This process occurs through the water cooling system located in the central area of the main structure equipped for the purpose.

p r o g e t t o a r c h i t e t t o n i c o

a r c h i t e c t u r a l a s p e c t s

All'esterno della struttura centrale vi è un'area circolare per formare un bacino con un livello di acqua abbastanza basso (circa 30/50 cm).

Trasformato in un giardino acquatico dotato di piattaforme rialzate a forma di foglie di ninfee (praticabili e modificabili a propria scelta per creare nuovi percorsi) completano l'arredamento e creano un'area di sosta e ristoro, permettendo anche il passaggio verso la zona centrale.

On the outside of central structure there is a (2)circular area to form a basin with a fairly low water level (approximately - 30/50 cm. )

Transformed into a water garden with raised platforms in the shape of water lily leaves they complete the furnishings allowing the passage to the central area.

Materiali utilizzati principalmente per la struttura centrale: legno in fasci, rame e alluminio in lamina, la struttura portante è in acciaio inossidabile; sarà possibile visualizzare i dettagli sui materiali utilizzati attraverso le specifiche tabelle esplicative.

The materials used mainly for the central structure are, wood in bundles, copper and aluminum in foil, the supporting structure is in stainless steel, it will be possible view detail on the materials used through the specific explanatory tables.

il sistema di raffreddamento è dotato di pompe idrauliche che utilizzano l'elettricità generata da pannelli fotovoltaici, in modo da rendere il sistema energeticamente autonomo; esso è collocato nella parte superiore dei petali stilizzati della struttura centrale.

The cooling system is equipped with water pumps that use electricity it can be equipped with photovoltaic panels so as to make the green system completely energy self-sufficient places in the upper area of the stylized petals of the central structure.

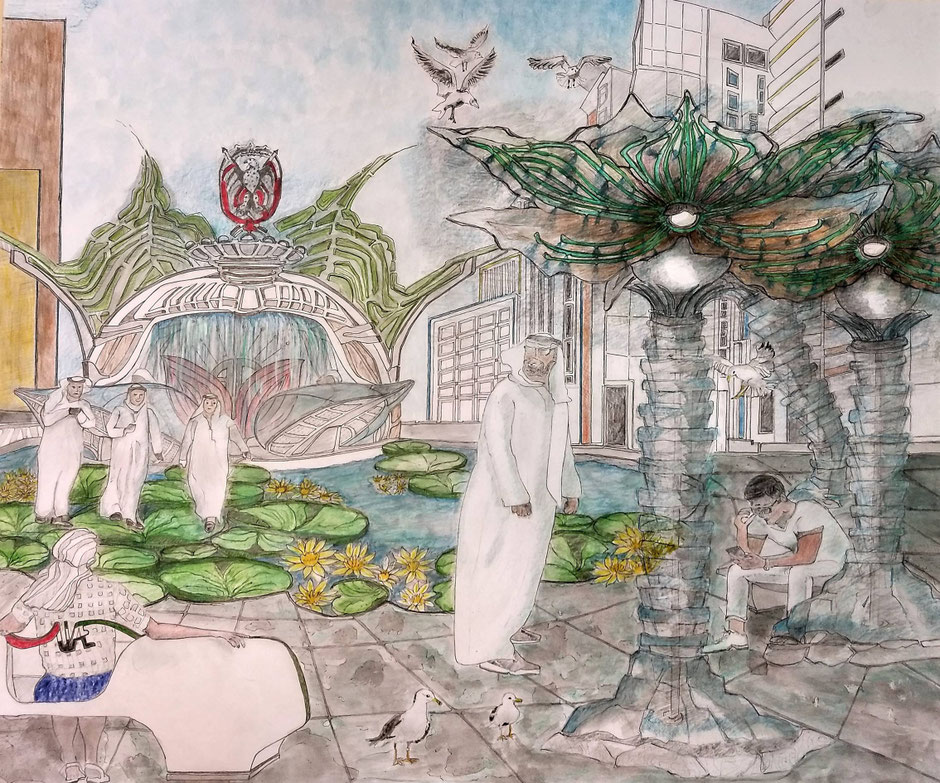

Fuori dal giardino acquatico del bacino ci sono panchine ombreggiate per sedersi e riposare, rinfrescandosi con gli "alberi" a spruzzo d'acqua nebulizzata. I visitatori possono anche andare sulle piattaforme rialzate delle passerelle verso il centro del "punto fresco delle ninfee".

Outside the basin water garden there are shady benches for sitting and resting coolers with the water spray trees. The visitors can go also to the raised platforms of the walkways towards the center of the "water lilies cool point".

sezione_F4

impianto di ricircolo cooled water

concept_

punto fresco delle ninfee

water lilies cool point

s t r u t t u r a Te c n i c a e s e r v i z i

T e c h n i c a l p r o j e c t o v e r v i e w

La struttura tecnica centrale del progetto è dotata di uno scambiatore di acqua calda / fredda, di scambiatori di calore geotermici e di una pompa di ricircolo che alimenta il sistema.

Questo metodo consente l'accoppiamento allo scambiatore principale con scambiatori geotermici aumentando significativamente il recupero di calore, sottraendo quindi ulteriore calore dall'acqua della vasca esterna.

The central technical structure of the project is equipped with a hot / cold water exchanger and geothermal heat exchanger and a recirculation pump that feeds the system.

This method allows coupling the main exchanger of geothermal exchangers significantly increasing heat recovery therefore subtracting additional heat from water of external tub.

Ulteriore recupero termico del raffreddamento è fornito dal pacco scambiatore superiore costituito dall'accumulatore del diffusore a pioggia e dai ventilatori della parte superiore che effettuano lo scambio di calore aria / acqua attraverso la circolazione di aria fresca dall'ambiente circostante in continuo flusso con l'acqua in uscita dall'accumulatore del diffusore a pioggia, nel sistema di recupero e circolazione.

Further thermal recovery of water cooling is provided by upper exchanger pack consisting of cool water accumulator with perforated diffuser flat and air coolers of the upper area they carry out air / water heat exchange through the circulation of fresh air from surrounding environment in continuous flow of water at rein from diffuser accumulator that drip into recovery and circulation system.

Una leggera dispersione d'acqua nebulizzata avviene attraverso il condotto del ventilatore principale e attraverso le foglie degli alberi di cristallo (*), dotati di sistema di nebulizzazione dell'acqua che arriva dal nucleo centrale di interscambio. Queste utilities permettono il raffrescamento delle zone circostanti creando un microclima.

A slight dispersion of nebulized water occurs through duct of main fan of central area and through installation of water spray cristal trees that create a refreshed environment with diffusion of water spray in surrounding area.

concept _

water lilies cool point

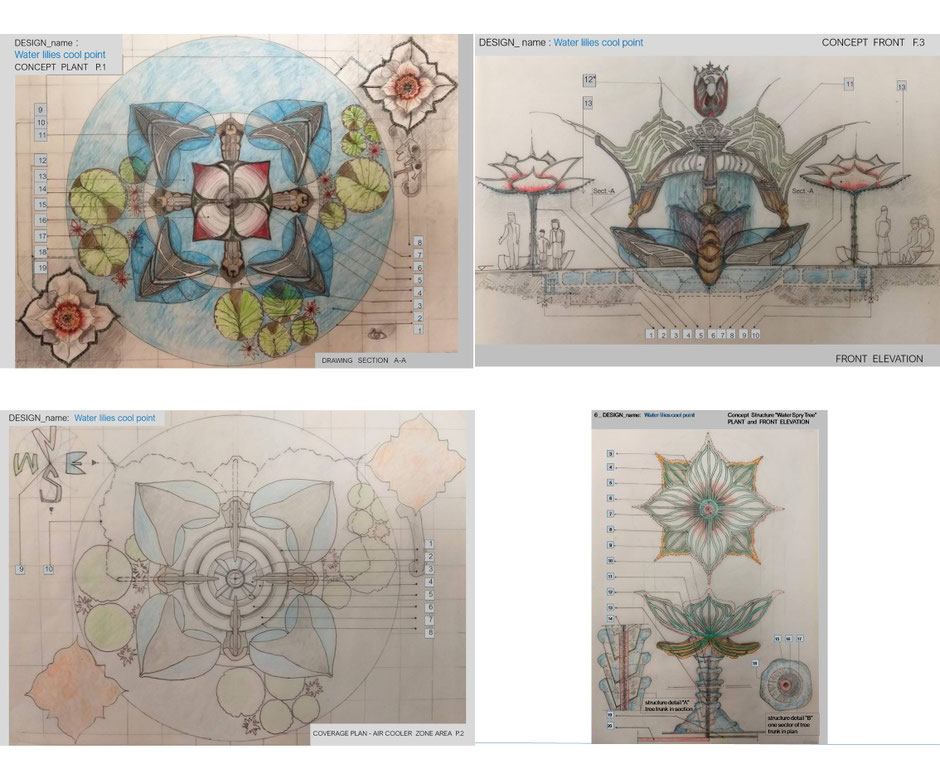

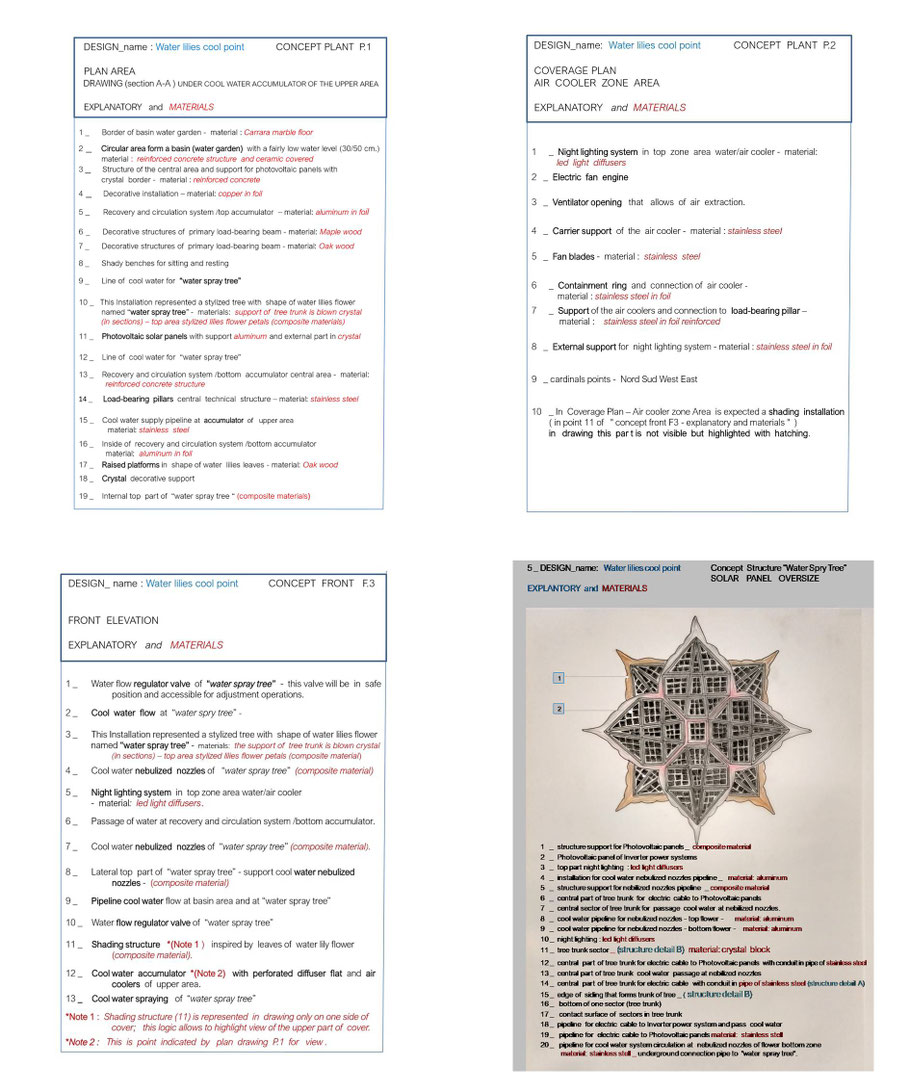

List of the design concept:

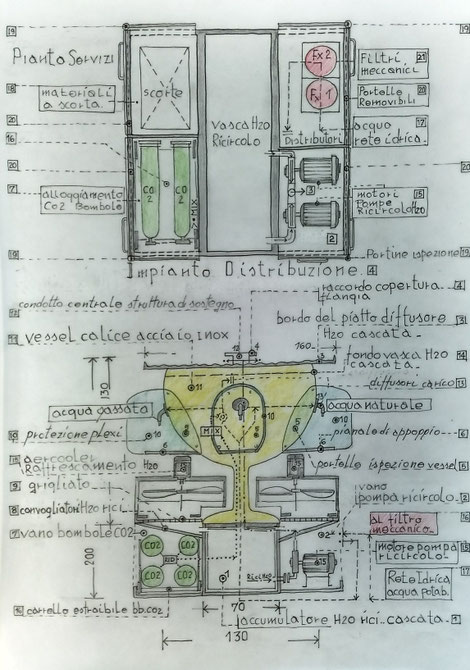

Concept Plan p.1 _: Plan Area – drawing under diffuser flat

Concept Plan p.2 _: Coverage Plan - air cooler zone area

Concept Fr ont elevation F.3_: Front elevation "water lilies cool point"

3D asset in Sketchup a.5

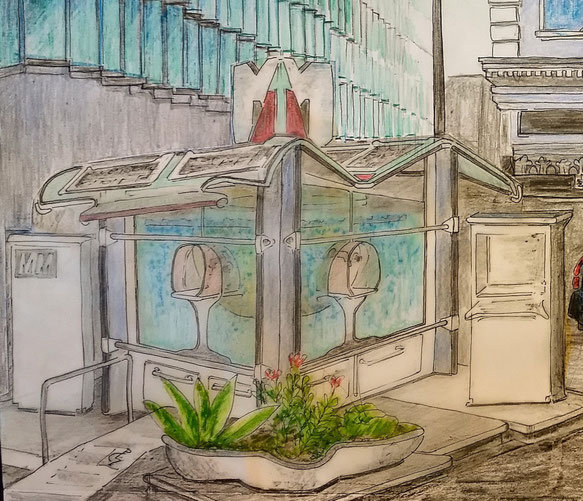

case per l'acqua punti di ristoro

houses for water and refresh points

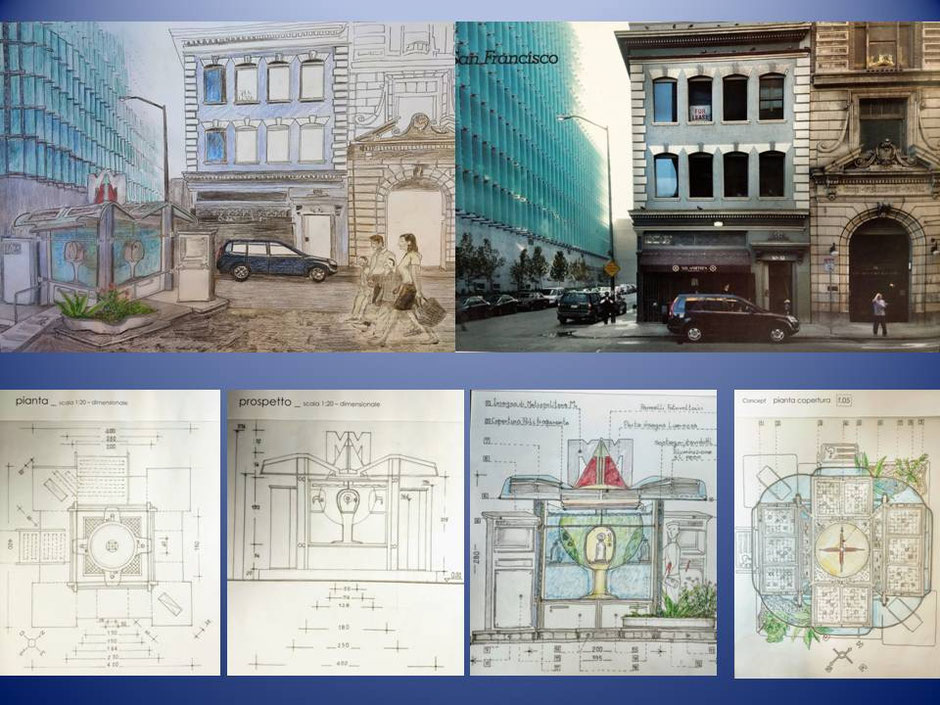

I disegni realizzati nella fase concept di questa idea comprendono la progettazione di una struttura innovativa con un’immagine futuristica “Un modello innovativo di Casa per l'acqua e punto di ristoro” che si integra facilmente in un ambiente urbano moderno, oppure per riqualificare le periferie, ma esprime tutta la sua potenzialità se installata in aree rurali, zone in cui diventa difficile potersi rifornire di acqua fresca e pulita da bere.

The drawings made in the concept phase of this idea include the design of an innovative structure with a futuristic image "An innovative model of the houses for water and refresh point " which easily integrates into a modern urban environment or to redevelop the suburbs but expresses all the its potential if installed in rural areas where it becomes difficult to supply fresh and clean water to drink.
